RDZDH-CC智能压力变送器安装方法

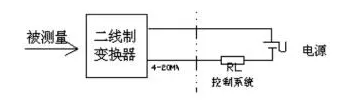

两线制： 直流电源 （DC 24V ）通过两根线向现场的变换器供电，同时这两根线又是输出信号（ 4～20mA ）的传输线。对于DCS来说，此两线制属于无源信号。

www.cqrdzdh.com 重庆荣鼎自动化设备有限公司

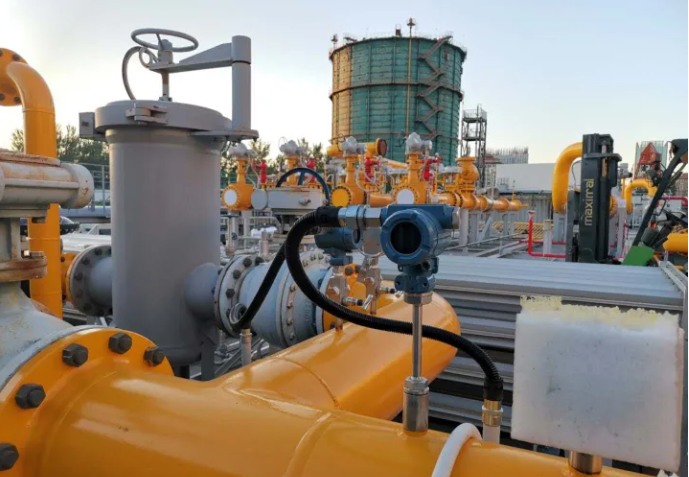

压力变送器取压点的选取

测量气体压力时，取压点应设置在工艺管道的上半部

液体压力时，取压点应在设置工艺管道的下半部与工艺管道的水平中心线成0度~45度夹角的范围

蒸汽压力时，取压点应设置在工艺管道的上半部以及下半部与工艺管道水平中心线成0度~45度夹角的范围

压力变送器表头一般安装高度为1.2～1.4M左右，若低于或者高于安装地点，若影响较大则需要进行零位迁移。另外根据测量介质特性，可选择加隔隔离罐和蒸汽保温；

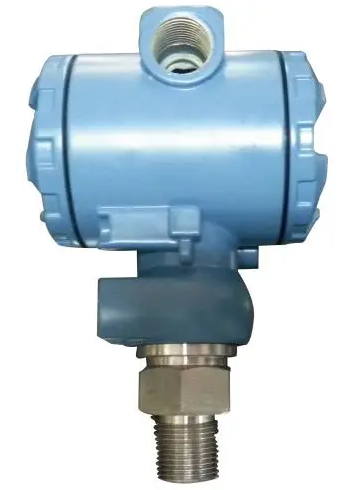

直接安装方式：压力变送器通常带1/2NPT外螺纹接头，另一端引压管上一般有对焊式内螺纹接头，如1/2NPT内螺纹-φ14，直接拧紧即可；

2"管竖直安装，采用DN50镀锌管垂直固定安装

为避免温差引起的测量误差，可将毛细管束在一起。毛细管必须安全地固定在罐壁上，以防止风及振动等的影响。如果毛细管太长，应卷在一起用夹子固定。

支架安装式：工业现场大多采用此种安装方式，因为受管道设计及操作位置等限制，无法直接安装在管道或设备上，所以需要采用导压管引压。此安装方式便于安装、接线、调校和后期维护。
